Kurve “S” (Teknik Penyusunan/Pembuatan Kurva "S")

Kurve – S adalah suatu kurve yang disusun untuk menunjukkan hubungan antara nilai komulatif biaya atau jam-orang (man hours) yang telah digunakan atau persentase (%) penyelesaian pekerjaan terhadap waktu. Dengan demikian pada kurve–S dapat digambarkan kemajuan volume pekerjaan yang diselesaikan
sepanjang berlangsungnya proyek atau pekerjaan dalam bagian dari proyek.
Dengan membandingkan kurve tersebut dengan kurve yang serupa yang disusun berdasarkan perencanaan, maka akan segera terlihat dengan jelas apabila terjadi  penyimpangan. Oleh karena kemampuannya yang dapat diandalkan dalam melihat penyimpangan-penyimpangan dalam pelaksanaan proyek, maka pengendalian
proyek dengan memanfaatkan Kurve–S sering kali digunakan dalam pengendalian suatu proyek.
Pada Kurve–S, sumbu mendatar menunjukkan waktu kalender, dan sumbu vertikal menunjukkan nilai komulatif biaya atau jam-orang atau persentase penyelesaian pekerjaan. Kurve yang berbentuk huruf ”S” tersebut lebih banyak terbentuk karena kelaziman dalam pelaksanaan proyek yaitu:

• Kemajuan pada awal-awalnya bergerak lambat.
• Kemudian diikuti oleh kegiatan yang bergerak cepat dalam kurun waktu yang lebih lama.
• Pada akhirnya kegiatan menurun kembali dan berhenti pada suatu titik akhir.

§ Teknik penyusunan Kurve-S.

Proyek harus diselesaikan sesuai waktu/jadwal dan spesifikasi yang telah ditentukan dan biaya yang telah direncanakan bersama. Untuk hal ini diperlukan adanya prosedur untuk menentukan dan memakai sistem pencatatan dan mengikuti kemajuan proyek, biaya dan anggaran, perbedaan dari perkiraan
semula, jalannya kemajuan dan biaya, dan perkiraan pada waktu penyelesaian.

Contoh: Ambil suatu proyek dengan WBS (Work Breakdown Structure) dan keterangan-keterangan lainnya seperti terlihat pada tabel.12.1. Dari tabel 12.1 segera dibuat Net Work Diagramnya seperti terlihat pada
gambar. 12.1, dan selanjutnya dengan membuat Gantt Chart gambar.12.2 (Jadwal Pelaksanaan) yang disesuaikan dengan ketentuan pada tabel 12.1.

Kegiatan	Keterangan	Waktu Bulan	Biaya (Rp)	Kegiatan yang Mendahului	Ketentuan
A	Pembersihan	3	30.000.000	H	EST
B	Satuan Drainage	6	60.000.000	H	-
C	Badan Jalan	2	10.000.000	H	EST
D	Kanal dan bangunan	5	100.000.000	H	EST
E	Pelapisan Jalan	2	20.000.000	C	LST
F	Penutupan Kanal	9	180.000.000	H	LST
G	Peralatan Pompa	4	80.000.000	A.B.D.E	-
H	Consult Engineering	2	80.000.000	-	EST
I	Project Management	12	120.000.000

Tabel 12.1.

Work Breakdown Structure

MISALNYA:

Pada akhir bulan ke 4 (GARIS MERAH) ini akan ditentukan status proyek tersebut dengan mengambil langkah-langkah sebagai berikut :

1. Dihitung semua Biaya Anggaran Pelaksanaan Pekerjaan (BAPP) yang besarnya sama dengan total Biaya Proyek yaitu:

2. Rp.(30.000.000,- + 60.000.000,- + 10.000.000,- + 100.000.000,- + 20.000.000,+ 180.000.000,- + 80.000.000,- + 80.000.000,- + 120.000.000,-) = Rp.680.000.000,-.

3. Hitung BAPP pada akhinya bulan ke 4 yaitu sebesar semua Biaya Anggaran Pelaksanaan yang terdapat sebelah kiri batas bulan ke 4. Sebesar: BAPP4 = Rp.(2/3x30.000.000,- + 2/6x60.000.000,- + 10.000.000,-+ 1/5x100.000.000,- + 1/9x180.000.000,- + 80.000.000,- + 4/12x120.000.000,-) = Rp.210.000.000,-.

Hitung Biaya Pelaksanaan Sebenarnya (BPS) pada akhir bula ke 4, yaitu semua Biaya Pelaksanaan yang terdapat di sebelah kiri batas bulan ke 4 seperti yang terdapat di Gambar.12.2, (Jadwal Pelaksanaan).

4. BPS dari kegiatan-kegiatan diambil dari Laporan-laporan Keuangan sampai dengan akhir bulan ke 4. Jadi BPS sampai akhir bulan ke 4 adalah BPS4: (...............)

BPS4 = Jumlah BPS kegiatan-kegiatan (A+B+H+I) =Rp.(20.000.000,-+20.000.000,-+80.000.000,-+40.000.000,-)= Rp.160.000.000.

Terlihat bahwa Biaya Pelaksanaan yang Sebenarnya (BPS4) adalah lebih kecil dari Biaya Anggaran Pelaksanaan Pekerjaan (BAPP) atau Rp.160.000.000,- lebih kecil dari pada Rp.210.000.000,-, sehingga dapat dianggap bahwa biaya pelaksanaan ada dibawah biaya yang dianggarkan. Hal ini bertentangan dengan keadaan yang sebenarnya, karena Biaya Anggaran Pelaksanaan Sebenarnya (BAPS) harus dihitung sesuai pekerjaan yang telah selesai, seperti yang tertera digambar 12.2 yang diberi warna biru. Jadi BAPS adalah sebesar:

BAPS4 = Jumlah BAPS kegiatan-kegiatan (A+B+H+I) =Rp.(2/3x30.000.000,-+1/6x60.000.000,- +80.000.000,-+4/12x120.000.000,-) = Rp.150.000.000,-. ( _______________ )

Perbedaan perhitungan-perhitungan diatas menentukan status:

Perbedaan Jadwal = BAPS4-BAPP4 = Rp.150.000.000,- - Rp.210.000.000,- = -Rp.60.000.000,-.

Hal ini berarti penyelesaian pekerjaan tidak mengikuti jadwal (Ketinggalan).

Perbedaan Biaya = BAPS4-BPS4

= Rp.150.000.000,- - Rp.160.000.000,- = - Rp.10.000.000,-. Hal ini berarti dalam pelaksanaan pekerjaan mengalami kekurangan biaya.

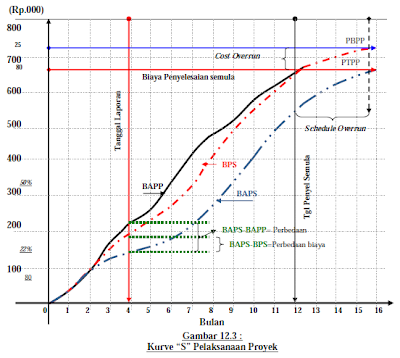

Grafik penggambaran keadaan tersebut dapat dilihat pada Gambar 12.3. Untuk Perkiraan Biaya Penyelesaian Proyek (PBPP) berdasarkan keadaan pada akhir bulan ke 4 maka dapat dihitung sebagai berikut:

PBPP = BPS/BAPS x Jumlah Anggaran (BAPP) = Rp.160.000.000,-/Rp.150.000.000,- x Rp.680.000.000,- = Rp.725.333.336,-

Hal ini berarti bahwa Biaya Proyek akan kekurangan sebesar:

Rp.680.000.000,- - Rp.725.333.336,- = -Rp.45.333.336,-.

Berarti biaya proyek keseluruhannya akan lebih tinggi sebesar :

Rp.45.333.336,-/Rp.680.000.000,- x 100% = 6% dari yang dianggarkan.

Untuk Perkiraan Tanggal Penyelesaian Proyek (PTPP) dihitung sebagai berikut:

Indek Jadwal (I J) = BAPS.4/BAPP4 = Rp.150.000.000,-/Rp.210.000.000,- = 0,7143.

PTPP = SISA WAKTU/I J + Waktu Pelaksanaan = = (12-4) bulan/0,7143 + 4 bulan = 15,2 bulan (15 bulan + 6 hari).

Untuk menghitung Capaian penyelesaian proyek pada akhir bulan ke 4 adalah sebagai berikut.

Capaian penyelesaian proyek sesuai jadwal adalah:

= BAPP (pada akhir bulan ke 4)/Jumlah Anggaran x 100% = RP.210.000.000,-/RP.680.000.000,- x 100% = 30,9%.

Capaian sebenarnya di site adalah:

= BAPS (pada akhir bulan ke 4)/Jumlah anggaran x 100 % = Rp.150.000.000,-/Rp.680.000.000,- x 100% = 22%.

Proyek mengalami keterlambatan progres sebesar =30,9% - 22% = 8,9%
